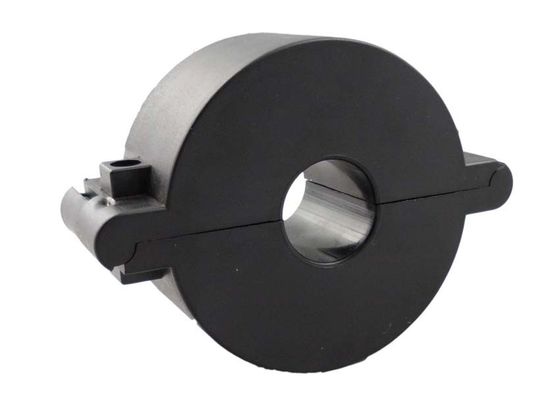

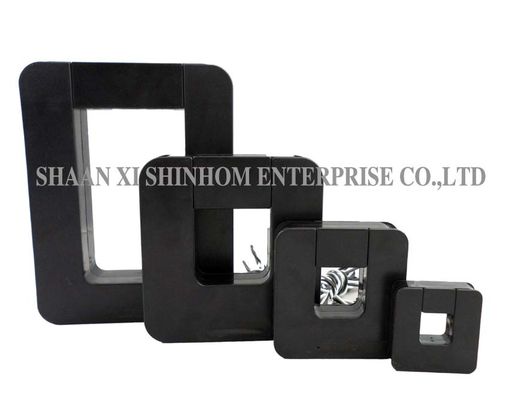

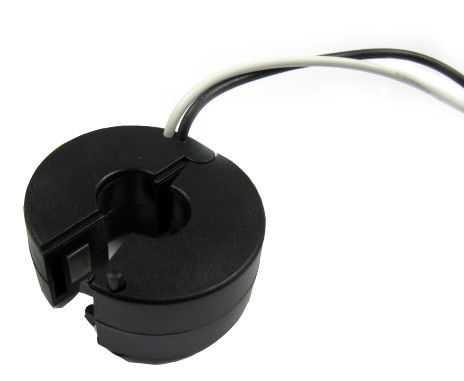

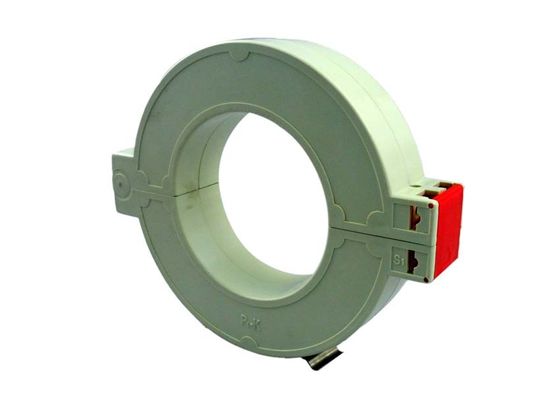

หม้อแปลงกระแสหลักแยกน้ำหนักเบา 5 - ปิดและเปิดสแนปอินอินพุต 5000A

Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening
Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening Light Weight Split Core Current Transformer 5 - 5000A Input Snap Closing / Opening

ภาพใหญ่ :  หม้อแปลงกระแสหลักแยกน้ำหนักเบา 5 - ปิดและเปิดสแนปอินอินพุต 5000A ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ซีรี่ส์ SCTK751
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 10000 / เดือน
รายละเอียดสินค้า
ช่วงปัจจุบัน: 5-5000A เอาท์พุต: 0.333VAC หรือ 0-0.5A
ความถูกต้อง: 1.0 ชื่อสินค้า: หม้อแปลงกระแสแยกแกน
perating ความถี่: 50-60Hz ปรับแต่งได้: ใช่
แสงสูง:

แยกแกน ct

,

แยกแกนหม้อแปลงกระแสชนิด

SCTK751 ซีรี่ส์แยกหม้อแปลงกระแสหลักที่มีอินพุต 5 ถึง 5000A และคุณสมบัติการปิด / เปิดสแน็ปความแม่นยำ 1.0

หม้อแปลงกระแสสไตล์แยกแกน SCTK751 ซีรีส์ได้รับการออกแบบสำหรับการติดตั้งที่ง่ายและรวดเร็ว การออกแบบแกนแยกช่วยให้การตรวจวัดกระแสไฟฟ้าแบบไม่สัมผัสผ่านการเหนี่ยวนำสนามแม่เหล็กโดยไม่ต้องถอดวงจรสายเคเบิลสำหรับการติดตั้ง CT วิธีนี้ช่วยให้การวัดกระแสที่ปลอดภัยขึ้นง่ายขึ้นและพกพาได้

พารามิเตอร์ไฟฟ้า

ความถี่ 50-60Hz
จัดอันดับการป้อนข้อมูล 5A-5000A
ช่วงการวัด 10% ใน 130% ใน
จัดอันดับการส่งออก 0.333V (AC) หรือ 0-500mA
อัตราส่วน ± 1.0%
มุมเฟส ≤± 90 นาที
ความเป็นฉนวน 2.5kV / 1mA / 1min
ความต้านทานของฉนวน DC500V / 100MΩmin

พารามิเตอร์ทางกล

กรณี PC / UL94-V0
กระสวย PBT
แกน permalloy
โครงสร้างภายใน อีพ็อกซี่
การก่อสร้าง ผูก
อุณหภูมิในการทำงาน -25 ℃ ~ + 75 ℃
ความชื้นในการทำงาน ≤85%
การเชื่อมต่อเอาท์พุท UL1015 22AWG ลวด (ลวดคู่) 2.0m

คุณสมบัติ:

  1. ช่วงทดสอบ: อินพุต AC 5 ถึง 5000A เอาต์พุต 0.333V หรือ 0-0.5A
  2. การออกแบบแยกส่วนหลักปลอดภัยติดตั้งง่ายพกพา
  3. หน้าต่างด้านในกว้างช่วยให้สามารถยึดสายเคเบิลขนาดใหญ่หรือบัสบาร์ได้
  4. ชุดทดสอบขนาดแคลมป์รั่วเลเตอร์ AC หม้อแปลงกระแส
  5. แยกหม้อแปลงกระแสหลักที่มีข้อต่อ interleaved และโครงสร้างบานพับ
  6. ขนาดที่หลากหลายเพื่อรองรับการติดตั้งที่มีอยู่ทั้งหมด

การใช้งาน:

  1. สายไฟฟ้าและอุปกรณ์ของการวัดการควบคุมและการป้องกันในปัจจุบัน
  2. วัดกระแสไฟฟ้ากระแสสลับไปยังมอเตอร์ไฟฟ้าแสงสว่างอุปกรณ์ปรับอากาศ ฯลฯ
  3. เข้ากันได้กับการควบคุมอุณหภูมิ HVAC, การจัดการพลังงาน, การสร้างระบบอัตโนมัติ

การเลือกประเภท

P / N

จัดอันดับการป้อนข้อมูล

(A)

เอาท์พุท (mA / V)

ความถูกต้อง

มิติ (มม / นิ้ว)

B

C

D

E

SCTK751A

5-200A

(5,10,30,50,75,100,125,150,200)

0-13.3mA

0.333V

1.0

50.8

(2.00)

53.3

(2.09)

15.0

(0.59)

19.1

(0.75)

19.1

(0.75)

SCTK751B

10-400A

(10,50,75,150,200,250,300,400)

0-26.6mA

0.333V

1.0

59.6

(2.35)

62.7

(2.47)

21.0

(0.83)

19.1

(0.75)

19.1

(0.75)

SCTK751C

50-630A

(50,100,125,200,250,400,600,630)

0-66.6mA

0.333V

1.0

82.5

(3.25)

85.1

(3.35)

25.6

(1.01)

31.8

(1.25)

31.8

(1.25)

SCTK751D

100-2000A

(100,250,400,630,800A, 1000,2000)

0-200mA

0.333V

1.0

121.0

(4.76)

127.0

(5.00)

30.4

(1.19)

50.8

(2.00)

50.8

(2.00)

SCTK751E

200-3000A

(200,250,400,630,1500,2500,3000)

0-300mA

0.333V

1.0

118.0

(4.65)

133.0

(5.24)

24.0

(0.94)

68.0

(2.68)

80.0

(3.15)

SCTK751F

400-5000A

(400,800,1000,1500,2000,3000,5000)

0-500mA

0.333V

1.0

146.0

(5.75)

190.5

(7.50)

35.6

(1.40)

76.2

(3.00)

127.0

(5.00)

คำแนะนำสำหรับการใช้งาน

หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
