แยกหม้อแปลงกระแสไฟฟ้าหลัก, หม้อแปลงกระแสเฟสศูนย์

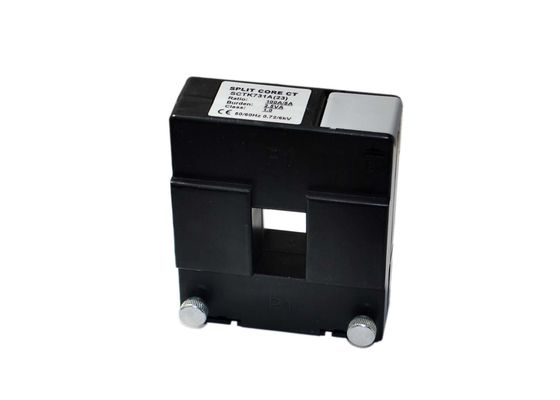

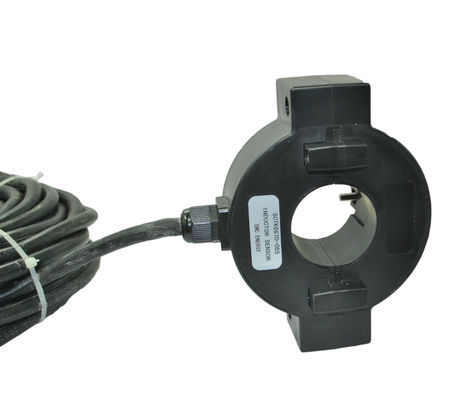

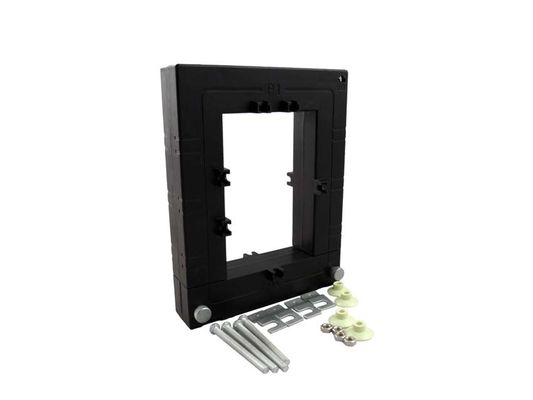

Electrical Split Core Current Transformer , Zero Phase Current Transformer
Electrical Split Core Current Transformer , Zero Phase Current Transformer Electrical Split Core Current Transformer , Zero Phase Current Transformer Electrical Split Core Current Transformer , Zero Phase Current Transformer Electrical Split Core Current Transformer , Zero Phase Current Transformer

ภาพใหญ่ :  แยกหม้อแปลงกระแสไฟฟ้าหลัก, หม้อแปลงกระแสเฟสศูนย์ ราคาถูกที่สุด

รายละเอียดสินค้า:
สถานที่กำเนิด: จีน
ชื่อแบรนด์: Shinhom
ได้รับการรับรอง: RoHS
หมายเลขรุ่น: ซีรี่ส์ SCTK671
การชำระเงิน:
จำนวนสั่งซื้อขั้นต่ำ: เจรจาต่อรอง
ราคา: Negotiation
รายละเอียดการบรรจุ: กล่องกระดาษ
เวลาการส่งมอบ: 4 ~ 8 สัปดาห์
เงื่อนไขการชำระเงิน: T/T
สามารถในการผลิต: 10000 / เดือน
รายละเอียดสินค้า
ช่วงปัจจุบัน: 5 ~ 3000A เอาท์พุต: 0-10V หรือ 0-5A
ความถูกต้อง: 0.2,0.5,1.0 โครงสร้างคอยล์: toroidal
จำนวนขดลวด: Autotransformer ปรับแต่งได้: ใช่
แสงสูง:

แยกแกน ct

,

แยกแกนหม้อแปลงกระแสชนิด

SCTK671 ซีรี่ส์แยกหม้อแปลงกระแสหลักที่มีอินพุต 5A ถึง 3000A และหม้อแปลงกระแสเฟสเป็นศูนย์ความแม่นยำสูง

  • หม้อแปลงกระแสซีรีย์ SCTK671 ได้รับการออกแบบมาเป็นพิเศษเพื่อความสะดวกในการติดตั้งในงานใหม่
  • อาจถูกติดตั้งโดยไม่ต้องเปิดสายเคเบิลหรือวงจรบัสบาร์
  • ตัวต้านทานความแม่นยำภายในข้ามขดลวดทุติยภูมิของ CT ให้เอาต์พุตแรงดันไฟฟ้าที่ปลอดภัยต่ำ


คุณสมบัติ:

  1. แยกแกนหม้อแปลงกระแส CT
  2. ช่วงทดสอบ: 5 ถึง 3000A อินพุต AC เอาต์พุตของ 0-10V (AC) หรือ 0-5A
  3. การใช้การเติมอีพอกซีเรซินและการไหวสะเทือนที่ดี
  4. ใช้วิธีการเจาะและ ติดตั้งง่าย
  5. ใช้วัสดุการซึมผ่านสูงช่วงการวัดที่กว้าง
  6. ปริมาณขนาดเล็ก, รูปลักษณ์ที่สวยงาม และมีความยืดหยุ่นในการใช้งาน
  7. มันสามารถประหยัดเวลาและค่าใช้จ่ายในการติดตั้ง

การใช้งาน:

  1. การตรวจสอบไฟไหม้ไฟฟ้า
  2. ระบบป้องกันไฟรั่ว
  3. การป้องกันรีเลย์แม่เหล็กไฟฟ้า
  4. การป้องกันไมโครคอมพิวเตอร์และอื่น ๆ

พารามิเตอร์ไฟฟ้า

ความถี่ 50-400Hz
จัดอันดับการป้อนข้อมูล 5A-3000A
ช่วงการวัด 5% ใน 130% ใน
จัดอันดับการส่งออก 0-10V (AC) หรือ 0-5A
อัตราส่วน ≤± 0.2%
มุมเฟส ≤± 10 นาที
ความเป็นฉนวน 2.5kV / 1mA / 1min
ความต้านทานของฉนวน DC500V / 100MΩmin


พารามิเตอร์ทางกล

กรณี PC / UL94-V0
กระสวย PBT
แกน เหล็กซิลิคอน
โครงสร้างภายใน อีพ็อกซี่
การก่อสร้าง ผูก
อุณหภูมิในการทำงาน -25 ℃ ~ + 75 ℃
ความชื้นในการทำงาน ≤85%
การเชื่อมต่อเอาท์พุท UL101522AWGWire (twinstedwire) 2.5m



การเลือกประเภท

P / N

จัดอันดับการป้อนข้อมูล

(A)

เอาท์พุท (mA / V) ความถูกต้อง ขนาด (มม)
Ø B C D E F G H O1 O2
SCTK671A-025

5-400A

(5,100,400A)

0-200mA

0-10V

0.2,0.5,1.0

25 80 75 22 56 73 53 21 17 5 5
SCTK671A-045

50-1000A

(50,400,1000A)

0-500mA

0-10V

0.2,0.5,1.0 45 108 107 26 71 100 74 24 13 5 5
SCTK671A-065

100-1500A

(100,1000,1500A)

0-500mA

0-10V

0.2,0.5,1.0 65 128 127 26 91 120 94 27 17 5 5
SCTK671A-080

500-2000A

(500,1500,2000A)

0-500mA

0-10V

0.2,0.5,1.0 80 144 144 28 97 134 104 27 17 5 5
SCTK671A-100

800-3000A

(800,2500,3000A)

0-600mA

0-10V

0.2,0.5,1.0 100 174 174 30 126 162 120 27 17 5 5



หมายเหตุ: ข้อมูลจำเพาะของผลิตภัณฑ์สามารถปรับแต่ง
